Воздуходувки и газодувки серии 2АФ муфтовые

Компрессоры 2АФ относятся к сверхнадежным машинам для компримирования, предназначенным для работы с газообразными средами, химически нейтральными по отношению к конструкционной стали, чугуну и минеральным маслам. Согласно общепринятой классификации, газо-, воздуходувки данной серии являются двухроторными агрегатами, рабочие элементы которых выполнены в виде шестерен.

Момент вращения от электродвигателя к компрессору передается при помощи упругой муфты. Компрессорный узел 2АФ может быть смонтирован для горизонтальной или вертикальной подачи воздуха.

  1. Электродвигатель;
  2. Промежуточный корпус;
  3. Компрессорный узел 2АФ.


В комплект поставки входят:

  • Компрессор ВФ;
  • Электродвигатель;
  • Промежуточный корпус;
  • Комплект запасных частей и пусковой аппаратуры к электродвигателю.

Модели

Модель Произво-
дитель-
ность, (м3/мин)
Перепад давления (кПа) Электродвигатель Масса, (кг) Габариты LxBxH, (мм)
Мощность, (кВТ) Число оборотов, (об/мин)
2АФ49Э51С (2AF49М1-MH-30-1,8-1,5-1,5) 1,8 30 1,5 1500 122 746×340×420
2АФ49Э51Ш (2AF49М1-MH-30-4,38-3-4) 4,38 30 4,0 3000 140 800×340×420
2АФ51Э51С (2AF51М1-MH-30-2,7-1,5-3) 2,7 30 3,0 1500 152 850×340×420
2АФ53Э51C (2AF53М1-MH-30-4,8-3-4) 4,8 30 4,0 1500 182 970×400×420
2АФ51Э51Ш (2AF51М1-MH-30-6,66-3-5,5) 6,66 30 5,5 3000 158 870×340×420
2АФ53Э51Ш (2AF53М2-MH-30-11,16-3-7,5) 11,16 30 7,5 3000 190 1053×400×420
2АФ49Э52C (2AF49М1-MH-50-1,62-1,5-3) 1,62 50 3,0 1500 140 800×340×420
2АФ51Э52C (2AF51М1-MH-50-2,52-1,5-4) 2,52 50 4,0 1500 158 870×340×420
2АФ49Э52Ш (2AF49М1-MH-50-4,14-3-5,5) 4,14 50 5,5 3000 146 820×340×420
2АФ53Э52C (2AF53М2-MH-50-4,44-1,5-5,5) 4,44 50 5,5 1500 190 1053×400×420
2АФ51Э52Ш (2AF51М2-MH-50-6,36-3-7,5) 6,36 50 7,5 3000 176 953×340×420
2АФ53Э52Ш (2AF53М2-MH-50-10,68-3-11) 10,68 50 11,0 3000 243 1130×400×423
2АФ53Я52Я (2AF53М1) 10,0 590×400×420
2АФ57Э52М 13,0 50 18,5 1000 725 1536×550×794
2АФ57Э52С 23,0 50 30,0 1500 738 1546×550×794
2АФ49Э53C (2AF49М1-MH-80-1,5-1,5-4) 1,5 80 4,0 1500 146 820×340×420
2АФ51Э53C (2AF51М2-MH-80-2,4-1,5-5,5) 2,4 80 5,5 1500 176 953×340×420
2АФ49Э53Ш (2AF49М2-MH-80-3,9-3-7,5) 3,9 80 7,5 3000 164 903×340×420
2АФ53Э53C (2AF53М2-MH-80-4,02-1,5-11) 4,02 80 11,0 1500 243 1130×400×423
2АФ51Э53Ш (2AF51М2-MH-80-6,0-3-11) 6,0 80 11,0 3000 219 1030×340×420
2АФ53Э53Ш (2AF53М1-MH-80-9,72-3-18,5) 9,72 80 18,5 3000 300 1268×400×475
2АФ49Я53Я (2AF49М1) 3,9 80 440×340×420
2АФ51Я53Я (2AF51М1) 6,0 80 102 490×340×420
2АФ57Э53С 21,0 80 45,0 1500 812 1671×550×794

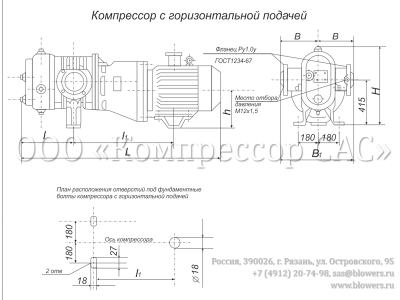

Габаритные и монтажные размеры серий 49, 51, 53

Габаритные и монтажные размеры серии 57

Сертификат

Дополнительная информация

Конструкция и принцип действия

Компрессорный узел состоит из соединенных между собой электродвигателя и компрессора. Вращающий момент передается на компрессор посредством упругой муфты (т.н. «муфтовые» воздуходувки и газодувки 2АФ) или с помощью ременной передачи (вертикальные воздуходувки 2АФ).

Корпус компрессора разделен на несколько частей: рабочую камеру, картерный блок и приводную часть. Электродвигатель вращает ведущий ротор; тот в свою очередь передает движение на ведомый ротор. Элементы передачи и торцевые подшипники расположены в картерном блоке, там же предусмотрены отверстия для заправки и слива масла.

Синхронно вращаясь, шестеренчатые роторы создают на всасывающем патрубке разряжение, перемещая рабочую среду в область нагнетания. Производство компрессоров сопровождается точной подгонкой шестерен роторов, за счет чего рабочие элементы движутся, не соприкасаясь, — зазор составляет доли миллиметра.

Применение компрессоров 2АФ

Наша компания поставляет компрессоры 2АФ производительностью 2-23 кубометров в минуту. Широкая номенклатура данных машин позволяет применять газо-, воздуходувки 2АФ в различных отраслях производства, в том числе сельском хозяйстве, при эксплуатации гидросооружений, в строительстве и в промышленности.

Компрессоры 2АФ легко совместимы со вспомогательным оборудованием, позволяющим расширить возможности компрессионных машин этого типа. К примеру, газодувки и воздуходувки 2АФ можно оснастить дросселирующими или перепускными устройствами для регулировки давления и объемов подачи, оборудовать фильтрами, клапанами и устройствами-глушителями. Кроме того, допускается совместное применение с инверторными электроприводами: подобное решение позволит гибко регулировать производительность агрегатов 2АФ.

Номенклатура и гарантии

Номенклатурный ряд компрессоров 2АФ включает в себя изделия более 20-ти модификаций, разнящихся как по габаритам, так и по эксплуатационным характеристикам. В частности, в ООО «Компрессор «САС» вы сможете приобрести муфтовые или вертикальные газо-, воздуходувки 2АФ с гарантией 1 год.

В изделиях 2АФ электродвигатель присоединяется к торцевой части компрессора через упругую муфту, закрытую защитным промежуточным корпусом. В вертикальных установках 2АФ электродвигатель расположен над компрессором; компрессорный узел крепится к общей металлической раме, существенно упрощающей монтаж и не создающих препятствий при эксплуатации или обслуживании.

Сервис и условия поставки

Помимо реализации компрессоров 2АФ, компания «Компрессор «САС» оказывает услуги по гарантийному и постгарантийному ремонту компрессорной техники, а также сервисному обслуживанию компримирующего оборудования. Предприятиям, заинтересованным в приобретении компрессорной техники, мы готовы оказать всестороннюю помощь как в поставке, так и в подборе оборудования. Если вы испытываете сложности с определением марки воздуходувки, газодувки или турбокомпрессора, инженеры ООО «Компрессор «САС» готовы бесплатно произвести для вашего предприятия или любого иного компримирующего оборудования расчет центробежного турбокомпрессора.

//-->
