Одноступенчатые турбокомпрессоры ТВ и ТГ

Одноступенчатые турбокомпрессоры применяются в качестве независимого или вспомогательного оборудования в ряде технологических процессов, связанных с перемещением газообразных веществ и созданием определенного давления или разряжения. В настоящее время турбокомпрессоры ТГ широко используются в металлургии, химической и пищевой промышленности, а также в строительстве и машиностроении. Сходные по устройству одноступенчатые турбокомпрессоры ТВ нашли применение в сельском хозяйстве и легкой промышленности, в аэрационных и вентиляционных установках, — одним словом, везде, где требуется стабильный поток воздуха или газа с заданными характеристиками: давлением, объемным или массовым расходом.

Ротор одноступенчатых турбокомпрессоров ТВ и ТГ представляет собой вал с одним рабочим колесом.


  1. Турбокомпрессор ТВ
  2. Ограждение стойки турбокомпрессора ТВ
  3. Ограждение муфты турбокомпрессора ТВ
  4. Двигатель
  5. Рама фундаментнаятурбокомпрессора ТВ

Модели

Модель Произво-
дитель-
ность, (м3/мин)
Перепад давления (кПа) Электродвигатель Масса, (кг) Габариты LxBxH, (мм)
Мощность, (кВТ) Число оборотов, (об/мин)
ТВ-100-1,12 100 12 37,0 3000 1255 1810×1290×1470
ТВ-200-1,12 200 14 75,0 3000 1870 2060×1430×1520
ТВ-350-1,06 350 6 55,0 3000 1870 2060×1560×1580
ТВ-500-1,08 500 8 132,0 3000 2400 2500×1740×1580
ТВ-125-5,5 125 50 160,0 3000 2133 2140×1390×1505
ТГ-65-1,06 67 13 30,0 3000 1090 1840×1260×1530
ТГ-150-1,12 200 14 75,0 3000 1540 2160×1420×1650
ТГ-150-1,14 200 14 75,0 3000 2105 2120×1430×1520
ТВ-150-1,12 200 14 75,0 3000 1715 1955×1420×1500
ТГ-350-1,06 350 6 55,0 3000 2040 2110×1560×1620
ТГ-500-1,08 500 8 132,0 3000 2450 2500×1740×1580

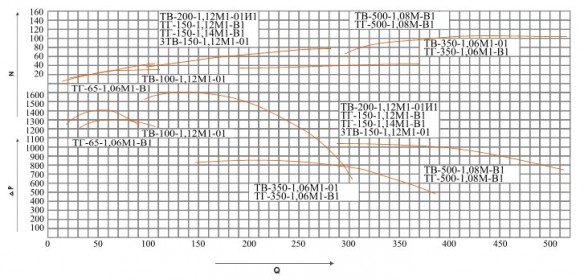

Типовые характеристики

Сертификат

Дополнительная информация

Особенности

В отличие от компримирующих машин другой конструкции, одноступенчатые турбокомпрессоры ТВ, ТГ генерируют поток рабочей среды без пульсаций, то есть расход и давление остаются неизменными. Всасывающий патрубок присоединяется горизонтально, что позволяет регулировать производительность воздуходувки или газодувки без применения дросселирующих устройств.

Рабочие характеристики компрессорного узла центробежного типа напрямую зависят от частоты вращения вала электропривода, поэтому в состав сходных по маркировке агрегатов может входить один и тот же ротационный компрессор, но различные электродвигатели.

Классификация и маркировка

В зависимости от развиваемого давления, турбокомпрессоры ТВ, ТГ подразделяются на компрессоры низкого давления (до 1 МПа), среднего давления (до 10 МПа), высокого (до 100 МПа) и сверхвысокого давления (свыше 100 МПа).

По типу рабочей среды различают турбокомпрессоры ТВ, предназначенные для компримирования воздуха, и турбокомпрессоры ТГ (газодувки).

Маркировка одноступенчатых компрессорных узлов состоит из: наименования (турбокомпрессор воздушный ТВ или газовый ТГ), обозначения производительности (кубометров в минуту), а также указания развиваемого давления (кгс/см2), исполнения двигателя и категории размещения.

Монтаж, эксплуатация, ремонт

Одноступенчатые турбокомпрессоры ТВ и ТГ чрезвычайно просты в эксплуатации, обслуживании и ремонте. Корпус компрессора разбирается в горизонтальной плоскости, при этом не нарушается соосность валов и целостность муфты. Монтаж, демонтаж или перенос оборудования также не сопряжен со сложностями: компрессорные узлы размещается на металлических рамах, прикрепляемых к фундаментам.

Помимо реализации различных компрессорных узлов, наша компания оказывает услуги по ремонту и сервисному обслуживанию техники для компримирования. В ООО «Компрессоры «САС» вы всегда сможете купить подшипники и валы, сальниковые уплотнители, электродвигатели для газо-, воздуходувок, муфты и многое другое.

Продукция ООО «Компрессор «САС»

В ООО «Компрессор «САС» вы сможете приобрести компрессоры низкого давления различной производительности и конструкции, в том числе многоступенчатые и одноступенчатые турбокомпрессоры марок ТВ и ТГ. Детальные характеристики оборудования опубликованы в каталоге компрессорной техники. При возникновении сложностей с подбором турбокомпрессоров ТВ или ТГ, а также для получения дополнительной информации воспользуйтесь бесплатной консультационной помощью специалистов нашей компании.

На всю без исключения продукцию предоставляется гарантия 12 мес. Кроме того, все одноступенчатые турбокомпрессоры ТВ и ТГ сертифицированы в установленном порядке. Каждому покупателю предоставляется полный комплект технической и гарантийной документации, а также сертификаты соответствия компрессоров требованиям технических регламентов.

//-->
