Компрессоры, воздуходувки и газодувки серии ВФ

Компримирующее оборудование серии ВФ используется в технологических циклах различных производств для транспортировки газо-, воздушных смесей. Газодувки ВФ могут работать с любыми невзрывоопасными газообразными средами, неагрессивными к чугуну, конструкционной стали, а также минеральным маслам.

Газо- и воздуходувки ВФ можно монтировать как для горизонтальной, так и для вертикальной подачи рабочей смеси без применения дополнительных и вспомогательных устройств.

Момент вращения от электродвигателя к компрессору передается при помощи упругой муфты. Компрессорный узел ВФ может быть смонтирован для горизонтальной или вертикальной подачи воздуха.

  1. Электродвигатель;
  2. Промежуточный корпус;
  3. Компрессорный узел ВФ.


В комплект поставки входят:

  • Компрессор ВФ;
  • Электродвигатель;
  • Промежуточный корпус;
  • Комплект запасных частей и пусковой аппаратуры к электродвигателю.

Модели

Модель Произво-
дитель-
ность, (м3/мин)
Перепад давления (кПа) Электродвигатель Масса, (кг) Габариты LxBxH, (мм)
Мощность, (кВТ) Число оборотов, (об/мин)
12ВФ-0,2/1,8СМ2У3 0,2 80 2,2 93 746×260×345
12ВФ-0,4/1,5СМ2У3 0,4 50 2,2 93 746×260×345
12ВФ-1,5/1,8СМ2У3 1,5 80 4,0 101 760×260×345
12ВФ-1,7/1,5СМ2У3 1,7 50 3,0 93 760×260×345
22ВФ-2,5/1,5СМ2У3 2,5 50 4,0 152 895×345×475
22ВФ-5,7/1,8СМ2У3 5,7 80 11,0 202 1000×345×475
22ВФ-6,3/1,5СМ2У3 6,3 50 7,5 171 1000×345×475
22ВФ-6,6/1,3СМ2У3 6,6 30 5,5 151 955×345×475
23ВФ-4,7/1,3СМ2У3 4,7 30 4,0 172 990×345×475
23ВФ-9,7/1,8СМ2У3 9,7 80 22,0 314 1232×345×475
23ВФ-10/1,5СМ2У3 10,6 45 11,0 227 1100×345×475
23ВФ-11/1,3СМ2У3 11,0 30 7,5 196 1100×345×475
32ВФ-13/1,5СМ2У3 13,0 50 18,5 725 1536×550×794
32ВФ-21/1,8СМ2У3 21,0 80 45,0 818 1671×550×794
32ВФ-23/1,5СМ2У3 22,8 50 30,0 738 1536×550×794
34ВФ-37/1,5СМ2У3 37,0 50 45,0 957 1890×600×810

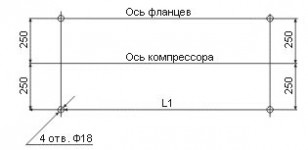

Габаритные и монтажные размеры серий 22 и 23 ВФ

Габаритные и монтажные размеры серии 32 ВФ

Сертификат

Дополнительная информация

Принцип действия

Компрессоры ВФ — машины объемного действия с роторно-шестеренчатым рабочим узлом. В отличие от осевых агрегатов, в которых ротор турбокомпрессора оснащается лопатками, на валах воздуходувок ВФ укреплены шестерни.

Газо-, воздуходувки ВФ имеют два связанных между собой ротора. Электродвигатель приводит во вращение ведущий ротор, тот в свою очередь передает вращательный момент на ведомый ротор. В результате роторы машин вращаются синхронно, компримируя рабочую среду.

Описание

Агрегат-компрессоры ВФ состоят из компрессора, электродвигателя и защитного корпуса, в котором укреплены механизмы, ответственные за передачу вращения и центровку (соосность) валов. Газо- или воздуховоды присоединяются к корпусу посредством выносных фланцев.

Газо-, воздуходувки ВФ устанавливаются на фундамент или раму в открытых или закрытых помещениях, соответствующих по эксплуатационным условиям климатическому исполнению оборудования (У2, У3 или УХЛ4).

Конструктивные особенности

В тыльной части компрессора расположен редукторный узел, заполняемый минеральными маслами. Рабочая камера газо-, воздуходувок ВФ защищена от забросов масла сальниками. Достаточность объема масла в картерном блоке определяют по смотровому окошку с рисками, обозначающими максимальный и минимальный уровни. Следует учитывать, что при работе часть смазочного материала распределяется по движущимся элементам, в результате чего реальный уровень масла будет несколько выше определенного визуально. Фактический объем минерального масла можно определить спустя 15-20 минут после остановки компрессора ВФ. Для заправки и слива масла в торцевой крышке агрегата предусмотрены закрытые пробки.

Валы воздуходувок удерживаются парами подшипников качения. Радиальные подшипники установлены в картере газодувки ВФ, поэтому наносить на них отдельно смазывающий материал не нужно: подшипники смазываются в ходе вращения валов. Радиально-упорные подшипники укреплены вне картера, поэтому возникает необходимость в их периодической смазке (не реже 1 раза в квартал). Для этого применяют консистентные (вязкие) смазки, подаваемые на подшипники специальным шприцом.

Основные преимущества компрессоров серии ВФ

  • воздуходувки и газодувки ВФ имеют относительно простую конструкцию, что облегчает их эксплуатацию и ремонт;
  • легкое техническое обслуживание;
  • надежность: подвижные узлы компрессоров ВФ производятся из композитных металлов, стойких к износу;
  • возможность безостановочной работы: условия эксплуатации допускают круглосуточную безостановочную работу газодувок и воздуходувок ВФ.

Приобретение

Наша компания предлагает оптимальные для покупателей условия приобретения компрессоров ВФ и иного компримирующего оборудования. Помимо газо-, воздуходувок серии ВФ, мы готовы в сжатые сроки поставить турбокомпрессоры различной производительности, в том числе осевые турбокомпрессоры востребованных марок ТВ и ТГ.

Детальную информацию об условиях оплаты и сроках поставки уточняйте у консультантов ООО «Компрессор «САС».

//-->
