Многоступенчатые турбокомпрессоры ТВ и ТГ

Многоступенчатые турбокомпрессоры предназначены для компримирования воздушных и газовых смесей. Литера В или Г в маркировке соответствует типу рабочей среды: ТВ — турбовоздуходувки; ТГ — турбогазодувки. Оборудование данного типа широко применяется в различных технологических циклах, связанных с подачей газо-, воздушных смесей. В частности, компрессоры для аэрации марок ТГ, ТВ можно встретить на предприятиях пищевой промышленности и в сельском хозяйстве, в коммунальной и строительной отраслях.

К многоступенчатым турбокомпрессорам ТВ и ТГ с левым вращением ротора (против часовой стрелки) со стороны электродвигателя относятнся следующие модели: ТВ42-1,4; ТВ50-1,6; ТВ80-1,2; ТВ80-1,4; ТВ80-1,6; ТВ80-1,8; ТГ80-1,4; ТГ80-1,6; ТГ80-1,8.

К многоступенчатым турбокомпрессорам ТВ и ТГ с правым вращением ротора (по часовой стрелке) со стороны электродвигателя ТВ175-1,6; ТВ200-1,4; ТВ300-1,6; ТГ200-1,4; ТГ300-1,6;

Турбокомпрессоры многоступенчатые ТВ и ТГ с левым вращением ротора



Турбокомпрессоры многоступенчатые ТВ и ТГ с правым вращением ротора


  • 1. Турбокомпрессор
  • 2. Рама (плита) фундаментная
  • 3. Муфта упругая
  • 4. Ограждение муфты
  • 5. Двигатель
  • Ф — Всасывающий патрубок
  • П — Нагнетательный патрубок

Модели

Модель Произво-
дитель-
ность, (м3/мин)
Перепад давления (кПа) Электродвигатель Масса, (кг) Габариты LxBxH, (мм)
Мощность, (кВТ) Число оборотов, (об/мин)
ТВ-42-1,4 60 40 55 3650 2450x1450x1480
ТВ-50-1,6 60 60 110 4190 2580х1450х1480
ТВ-80-1,2 100 20 55,0 2625 2050×1450×1480
ТВ-80-1,4 100 42 110,0 4190 2205×1450×1510
ТВ-80-1,6 100 63 160,0 4675 2810×1450×1480
ТВ-80-1,8 100 80 200,0 5355 3030×1450×1580
ТВ-175-1,6 167 63 250,0 5240 2980×1590×1580
ТВ-200-1,4 200 40 200,0 4310 2665×1590×1565
ТВ-300-1,6 300 60 400,0 8510 3870×1790×1740
ТГ-80-1,4 100 42 110,0 4190 2645×1450×1510
ТГ-80-1,6 100 63 160,0 4675 2960×1450×1520
ТГ-80-1,8 100 80 200,0 5355 3195×1450×1520
ТГ-170-1,7 167 63 250,0 5220 3100×1590×1565
ТГ-200-1,4 200 40 250,0 4310 2715×1590×1565
ТГ-300-1,6 300 60 400,0 8475 3740×1790×1740

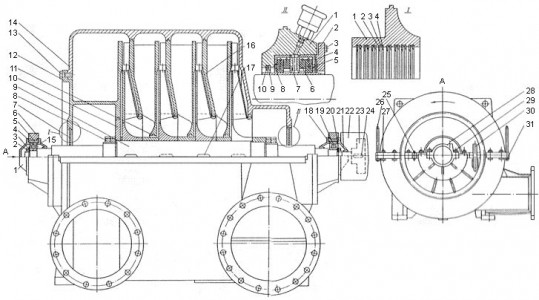

Продольный разрез многоступенчатой воздуходувки турбокомпрессоров ТВ и ТГ исполнения М, с водо-масленным охлаждением подшипников

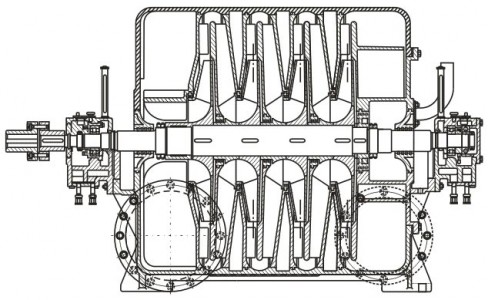

Продольный разрез многоступенчатой воздуходувки турбокомпрессоров ТВ и ТГ исполнения М1, с воздушным охлаждением подшипников

Типовые характеристики

Сертификат

Дополнительная информация

Особенности конструкции

Многоступенчатые компрессорные узлы генерируют стабильный поток рабочей среды без пульсации. При необходимости объем транспортируемого воздуха или газа можно регулировать дросселированием или перепуском компримированной среды в область всасывания. Число ступеней компримирования определяется количеством рабочих колес (от 2-х до 5-ти). Все рабочие колеса жестко закреплены на общем валу, соединенным с электродвигателем при помощи упругой втулочно-пальцевой муфты.

Компрессорный узел в сборе представляет собой собственно компрессор и электродвигатель, размещенные на одной фундаментной раме. Патрубки подачи и нагнетания присоединяются в одной плоскости. На входе и выходе в корпусе имеются спиралевидные камеры, улучшающие аэродинамические характеристики рабочего потока.

Чтобы исключить неблагоприятные воздействия, вызванные перепадом давлений, воздухо-, газодувки ТВ, ТГ оборудованы думмисом. Данное устройство снижает силу воздействия на ротор, тем самым увеличивая срок службы многоступенчатых турбокомпрессоров и их узлов.

Вал машины опирается на подшипники, воспринимающие осевые и радиальные нагрузки. Производство воздуходувок и газодувок может предусматривать как принудительное охлаждение подшипников (водой), так и пассивную теплопередачу (для подшипников, смазывающихся веществами вязкой консистенции).

Монтаж и эксплуатация

Турбовоздуходувки ТВ и турбогазодувки ТГ поставляются на рамах, упрощающих монтаж оборудования. Допускается эксплуатация турбокомпрессоров в закрытых и открытых помещениях, защищенных навесами. Существенных ограничений по категории установки и климатическим условиям практически не существует: при комплектации соответствующим электродвигателем турбовоздуходувки ТВ и турбогазодувки ТГ можно устанавливать вне помещений по категории 1 (наружная установка).

В технологических циклах, где требуется создать регулируемое давление или расход, многоступенчатые турбокомпрессоры целесообразно применять с устройствами управления частотой вращения электродвигателя. Данный способ является наиболее эффективным и экономичным по сравнению с дросселированием или перепуском компримированной среды в область подачи.

Номенклатура продукции

Расчетный срок службы турбогазодувки ТВ и турбокомпрессоров ТГ составляет 15 лет, но практика использования показывает, что фактический срок эксплуатации значительно превышает расчетный. В этом заключается главное достоинство данного оборудования: его надежность и долговечность уже ни у кого не вызывает сомнений.

Компания «Компрессор «САС» поставляет многоступенчатые центробежные воздухо-, газодувки низкого давления производительностью 60-300 кубометров в минуту, а также реализует запасные части к компрессорной технике промышленного назначения. Кроме того, наше предприятие оказывает услуги по шеф-монтажу, ремонту и сервисному обслуживанию компрессоров и турбокомпрессоров представленных в каталоге марок. Позвоните в ООО «Компрессор «САС», и наши консультанты предоставят в ваше распоряжение исчерпывающую информацию касательно характеристик многоступенчатых турбокомпрессоров и условий их приобретения.

//-->
